데크플레이트(DECK PLATE)


1. 건축물의 하중이 감소합니다.
2. 시공이 간편하며 공사기간을 단축합니다.
3. 부대설비 시공이 용이합니다.
4. 공사비를 대폭 절감할 수 있습니다.
5. 용도가 다양합니다.

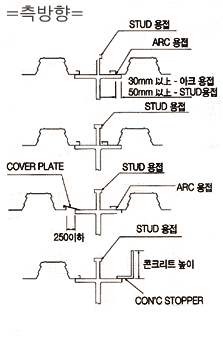

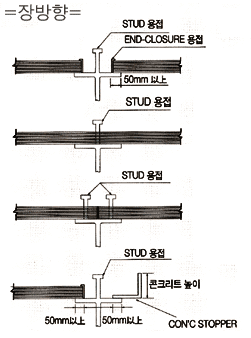

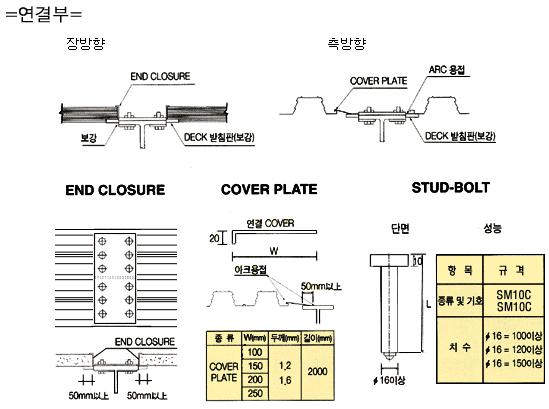

철골조 건물의 바닥콘크리트 타설시 합판 거푸집 대신 DECK를 철골빔에 용접후 설치하여
콘크리트 거푸집용으로 사용한다

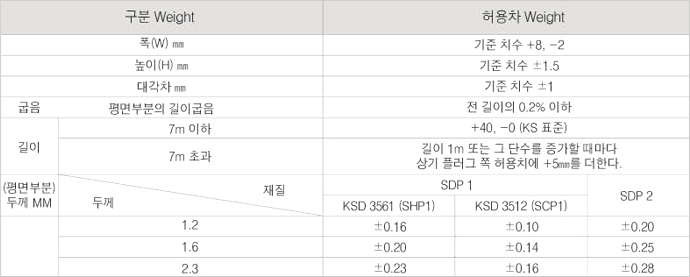

원자재명 기호 두께(mm) 두께허용차 항복점 인장강도 도장두께
HR
(열간압연강판)		 SHPI 1.6~2.3 ±0.17~0.19 205N/㎟이상 270N/㎟이상 20μ
CR
(냉간압연강판)
 SPCC 1.2 ±0.08 205N/㎟이상 270N/㎟이상 20μ

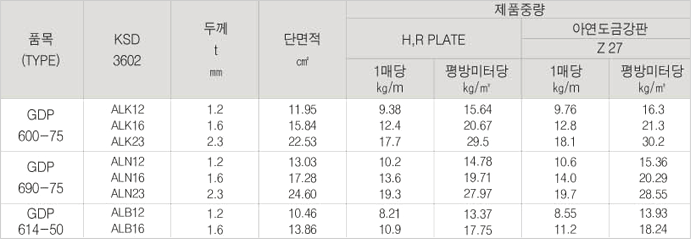

TAPE
(KS. JIS)		 두께
(m/m)		 재질 단위중량 SECTION PERFORMANCE
KG/M KG/㎡ KG/평 폭1M당 단면2차
모멘트(cm⁴ 1m 폭)		 폭1M당 단면 계수
모멘트(㎤ 1m 폭)

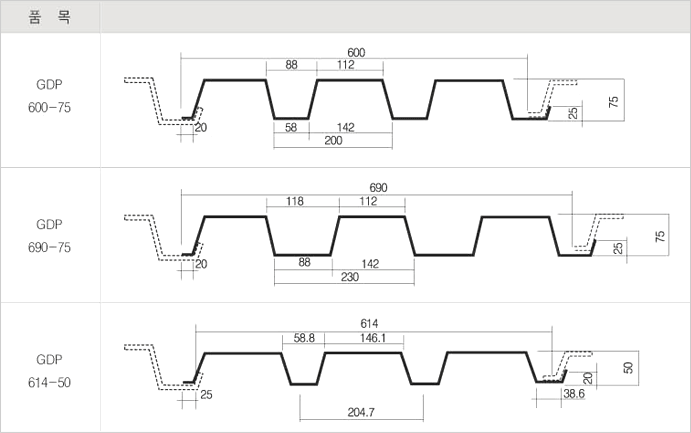

GDP614 1.2 SCP1 8.21 13.4 44.3 60.5 17.6
GI 8.55 13.9 45.9
1.6 SHP1 10.9 17.8 58.2 78.5 88.9
GI 11.20 18.2 60.1
GDP600 1.2 SCP1 9.38 15.6 51.5 169 38.7
GI 9.76 16.3 53.9
1.6 SHP1 12.40 20.7 68.4 222 50.7
GI 12.80 21.3 70.4
2.3 SHP1 17.70 29.5 97.4 309 70.6
GI 18.10 30.2 99.7
GDP690 1.2 SCP1 10.20 14.8 48.9
GI 10.60 15.4 50.9
1.6 SHP1 13.60 19.7 65.1 228 57.0
GI 14.00 20.3 67.1
2.3 SHP1 19.30 28.0 92.4 318 79.5
GI 19.70 28.6 94.4
SCP1 KSD3512 SHP1 KSD3501 GI KSD3501,3512에 아연도금한것

치침산정 휨응력계산 기호설명
   δ = WL/185EI f = m/Z δ : 처침량 CM

E : 강재 탄성 계수 2.1 x 106kg/㎡

I : 1M당 단면 2차 MOMENT cm⁴

W : 고정하중 + 시공시 하중 KG/c㎡

L : span M

F : DECK-PLATE허용 응력도 KG/c㎡

Z : 1M당 단면 계수 ㎤

M : 최대 휨 MOMENT KG/CM
   허용치 δ = L/180 M=100WL2/8
허용응력(단기) : f=2.100kg/㎡

DECK PLATE 종류 span (L) (M)
1.5 2.0 2.5 2.8 3.0 3.3 3.5 3.8 4.0
GDP 614x1.2t 힘응력 860
690
1670		 480
290
700		 310
150
360		 250
110
260		 220
90
210		 190
70
170		 160
50
130
처짐 단
연
GDP 614x1.6t 힘응력 1070
900
2200		 600
380
910		 390
190
470		 310
140
330		 270
110
270		 240
90
220		 200
70
170
처짐 단
연
GDP 600x1.2t 힘응력 990
870
2090		 640
440
1070		 510
320
760		 440
260
620		 370
190
470		 320
160
390		 280
130
310		 250
110
260
처짐 단
연
GDP 600x1.6t 힘응력 1350
1130
2730		 860
580
1400		 690
410
1000		 600
340
810		 490
250
610		 440
210
510		 370
170
400		 340
140
340
처짐 단
연
GDP 690x1.2t 힘응력 960
890
2150		 610
460
1100		 490
330
780		 430
260
640		 350
200
480		 310
170
400		 270
130
310		 240
110
270
처짐 단
연
GDP 690x1.6t 힘응력 1520
1170
2830		 970
600
1450		 780
430
1030		 680
350
840		 560
260
630		 500
220
530		 420
170
410		 380
150
350
처짐 단
연
